莒南縣開元百貨有限公司，始建于1998年8月。現有直營店55處，村級超市加盟店630多處，占地70畝的現代化物流中心一處，總經營面積56000平方米，員工1400多人。開元新天地購物廣場，占據莒南新商業中心核心地段，經營面積26000平方米，定位于集休閑，購物，娛樂，餐飲多業態為一體的大型一站式購物廣場。購物廣場主題四層建筑，B1為地下停車場，F1精品百貨，F2/F3也全縣最大的生活賣場，F4為數碼家電商場。
（1）商場劃分多個網段已經多個vlan，每個vlan代表一個客戶區域，每個vlan之間禁止通信。
（2）對于已經劃分的多個網段，可以進行對于每個vlan區域的單個ip地址或者是整個vlan里的ip地址段進行限速以及其它的設置需求
（3）對于商場內部網絡，因為要走vpn流量，可以在出口路由器里面進行設置，實現對vpn流量的控制，實現內部網絡走vpn通道，其它網絡走外網通道，保證vpn流量不會收到其它網段上網的影響。
（4）全商城實現無線覆蓋，無線用戶通過微信認證上網，每天上網的時間控制在3個小時。
（5）現在商場外網網線使用的是聯通光纖100M，如果商場想要增加一條外線，實現一部分用戶走網通，另一部分人走另外一條外線，不會影響到整個網絡拓撲。
解決方案：
-
樓層在弱電井部署POE交換機，型號是RG-S2009G-P是千兆接入POE交換機，性能高，提供8口滿載POE供電應用，供電距離可達100米；
-
無線AP在商場每層采用吸頂部署，每層部署臺8AP滿足用戶無線上網需求；
-
無線控制器可根據實際情況旁掛在網絡中的核心或匯聚交換機上，對全網AP進行集中式管理；
-
采用1臺RG-S5750-24SFP/8GT-E交換機作為無線網絡核心交換機。RG-S5750-24SFP/8GT-E不但提供諸如防ARP欺騙、防網絡攻擊、防非法DHCP、防網絡環路等各項安全功能，同時更提供簡單易用的WEB管理界面，在保有復雜安全技術的同時，提供簡單易用的用戶體驗。
-
商場網絡出口采用RG-NBR2000G高性能的網關設備， RG-NBR系列產品集成先進的軟硬件體系構架，不僅擁有專業出口設備高效的NAT轉發性能，同時還將流控、智能選路、上網行為管理、安全防護、Web認證、VPN等幾大功能集于一身。
-
通過與銳捷云營銷平臺對接，可以實現對商場無線上網顧客提供多種無線認證方式，幫助商場收集客戶信息，后期進行精準的廣告推送和營銷。

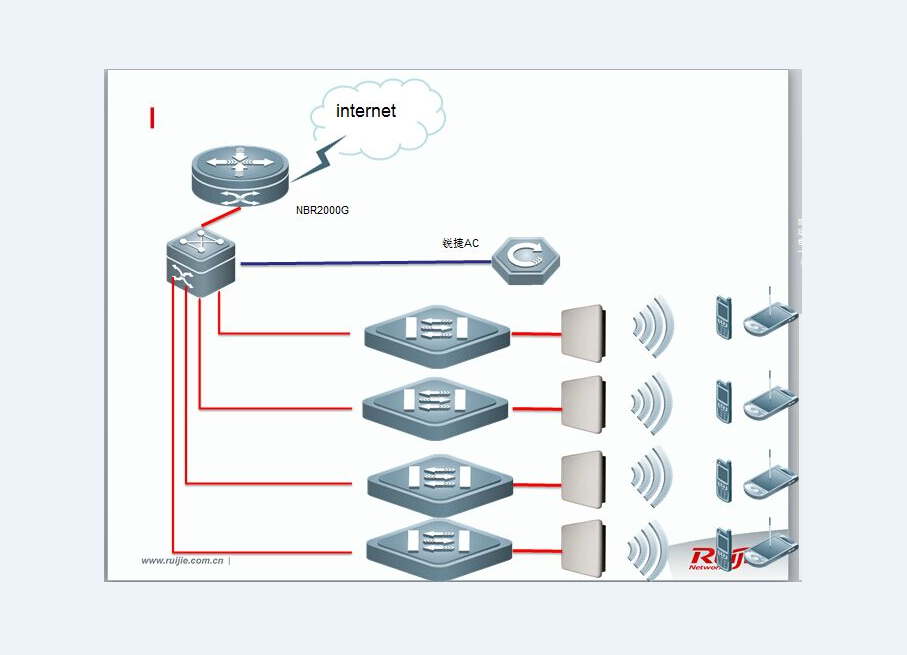

網絡拓撲圖：
WMC部署使用效果：通過WMC平臺推廣的廣告已經成功推銷了好多促銷產品，也達到了我們前期預想的效果。
機房圖片：
每層二個樓層機箱
機房網絡（剛剛換了機房有點凌亂）
現場圖片：
優雅的環境，上個小網，真是爽的不行。
無線AP
都在上網喲
真是辛苦服務大廳的人員了
這個人流量，太火爆了。
副縣長親自蒞臨現場指導工作，對于無線在方面也是贊不絕口呀。。
客戶感言：
對于商城無線接觸也不少，但是有些時候還是很怕這個效果達不到我們自己想要的要求，無線穩不穩定，接入用戶的管理呀。
銳捷的無線方案的提出前期打消了一部分的疑慮，后面的測試效果非常的好，以前擔心的問題也都不復存在了。無論是無線的覆蓋，還是接入用戶的數量，還是穩定性，都能達到前期預想的標準，真的很不錯，贊一個。
